抵抗カラーコードの読み方・覚え方完全ガイド｜4本帯・5本帯の違いとチップ抵抗まで解説
当ページのリンクには広告が含まれています。
電子工作やアマチュア無線機の自作・修理で必ず出てくるのが、抵抗のカラーコードです。色帯を読めれば、部品表がなくても抵抗値を確認できます。
この記事では、JA3CGZ 加藤凌が、抵抗 カラーコード 読み方、抵抗 カラーコード 覚え方、4本帯 5本帯 違い、そしてチップ抵抗 読み方まで、スマホでも追いやすい形で整理します。
先に結論です。
- 黒0、茶1、赤2、橙3、黄4、緑5、青6、紫7、灰8、白9。
- 4本帯は「2桁＋乗数＋誤差」。
- 5本帯は「3桁＋乗数＋誤差」。
- 金・銀の誤差帯を右側に置いて左から読みます。
目次
【一覧表】抵抗のカラーコードと覚え方

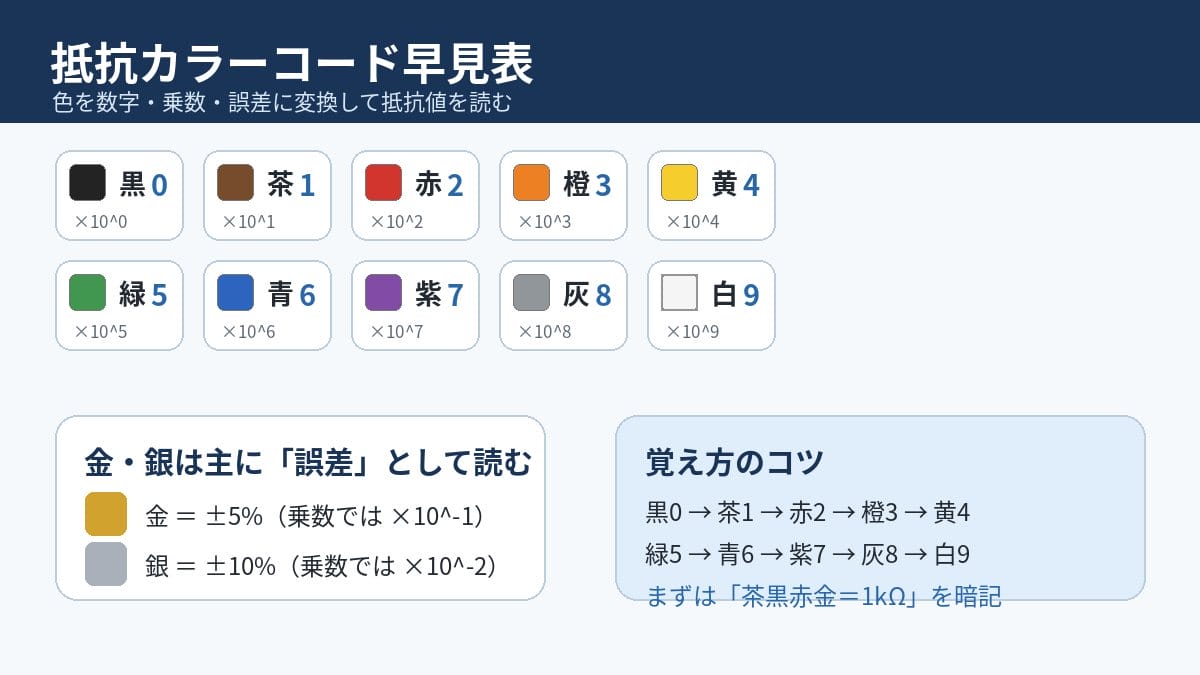

抵抗 カラーコードは、色を数字・乗数・許容差に置き換えて読む仕組みです。まずはこの表を押さえてください。
| 色 | 数字 | 乗数 | 許容差 | 覚え方 |
|---|---|---|---|---|
| 黒 | 0 | ×10^0 | － | 黒い霊（0） |
| 茶 | 1 | ×10^1 | ±1% | 茶を一杯（1） |
| 赤 | 2 | ×10^2 | ±2% | 赤い人（2） |
| 橙 | 3 | ×10^3 | － | みかんは橙（3） |
| 黄 | 4 | ×10^4 | － | 黄色は4 |
| 緑 | 5 | ×10^5 | ±0.5% | 五月みどり（5） |
| 青 | 6 | ×10^6 | ±0.25% | 青虫（6） |
| 紫 | 7 | ×10^7 | ±0.1% | 紫七味（7） |
| 灰 | 8 | ×10^8 | － | 灰色の8 |
| 白 | 9 | ×10^9 | － | 白は9 |
| 金 | － | ×10^-1 | ±5% | 誤差5% |
| 銀 | － | ×10^-2 | ±10% | 誤差10% |
抵抗器 カラーコードは、語呂だけで丸暗記するより、実物を読みながら覚えるほうが早いですね。
最初は黒から白までの数字を覚え、次に「3本目や4本目はゼロの数」と考えると迷いにくくなります。
抵抗カラーコードはどちらから読む？

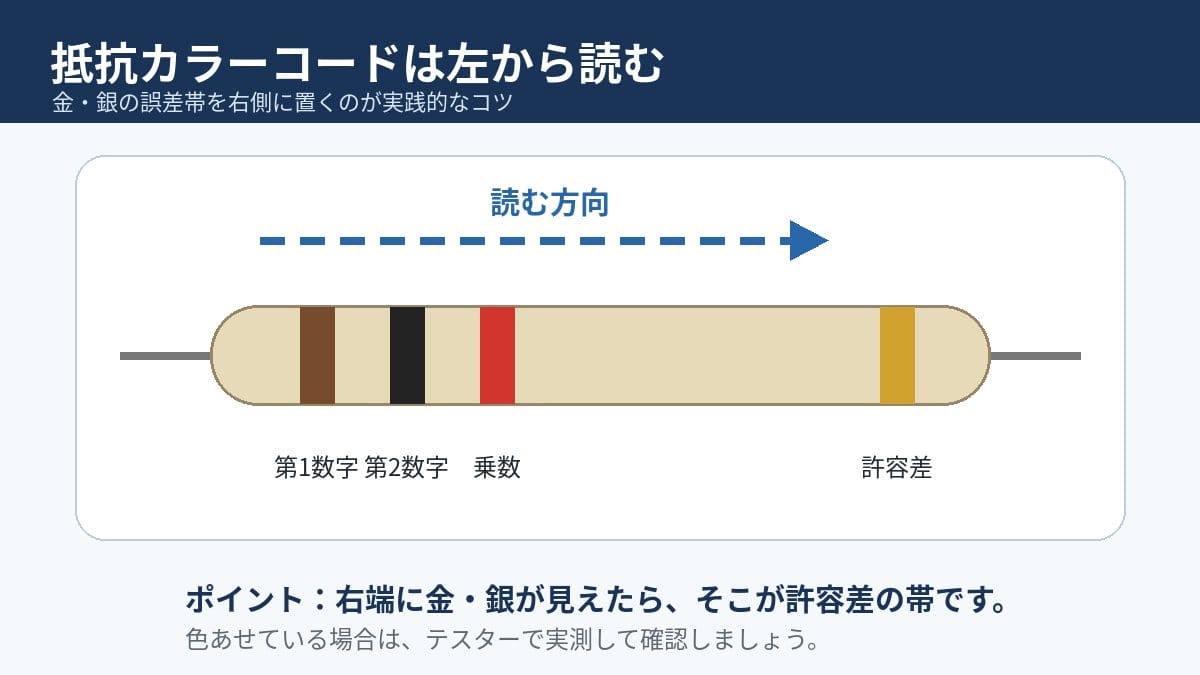

迷ったら、金・銀の帯を右側に置きます。金や銀は多くの場合、許容差を示す帯です。
色あせて読みにくい古い抵抗は、無理をせずテスターで確認しましょう。修理では、見た目だけで決めないことが安全です。
読み方向のコツ：端に近い帯から読む場合もありますが、古い抵抗では帯間隔が分かりにくいことがあります。最後は実測値と回路図の指定値で照合してください。
【本数別】抵抗カラーコードの読み方

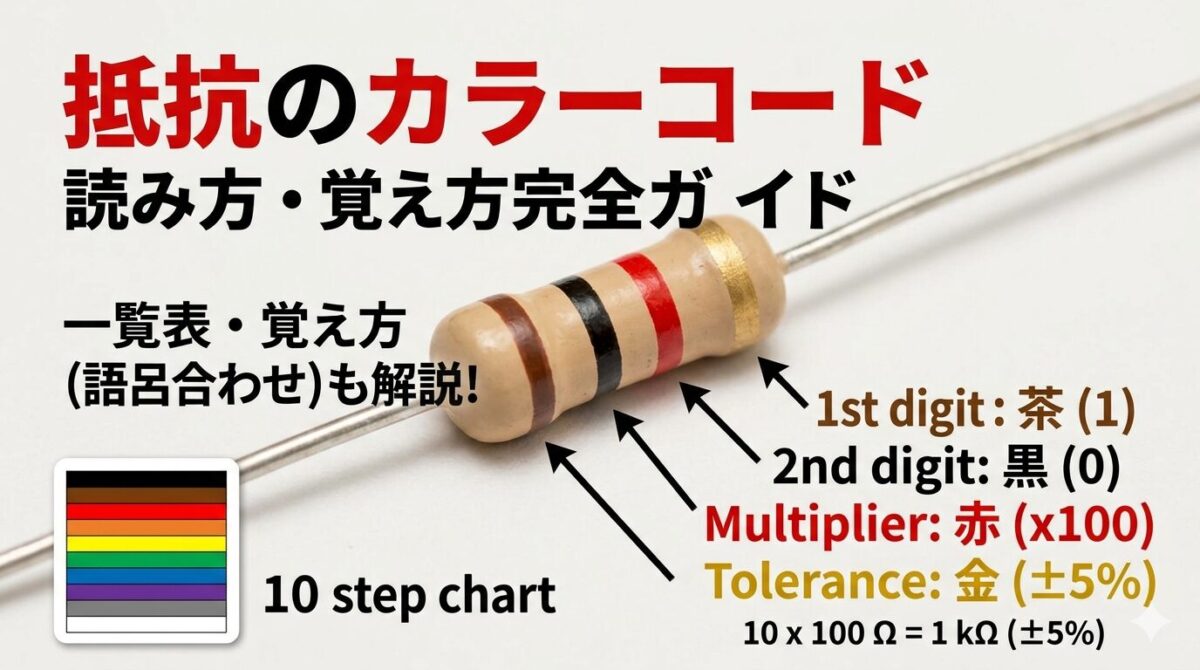

4本帯の読み方
4本帯は、一般的なカーボン抵抗でよく見ます。順番は第1数字・第2数字・乗数・許容差です。
| 例 | 読み方 | 結果 |
|---|---|---|
| 茶・黒・赤・金 | 10 × 10^2 Ω | 1kΩ ±5% |
茶・黒・赤・金
= 10 × 10^2 Ω
= 1000Ω
= 1kΩ ±5%5本帯の読み方

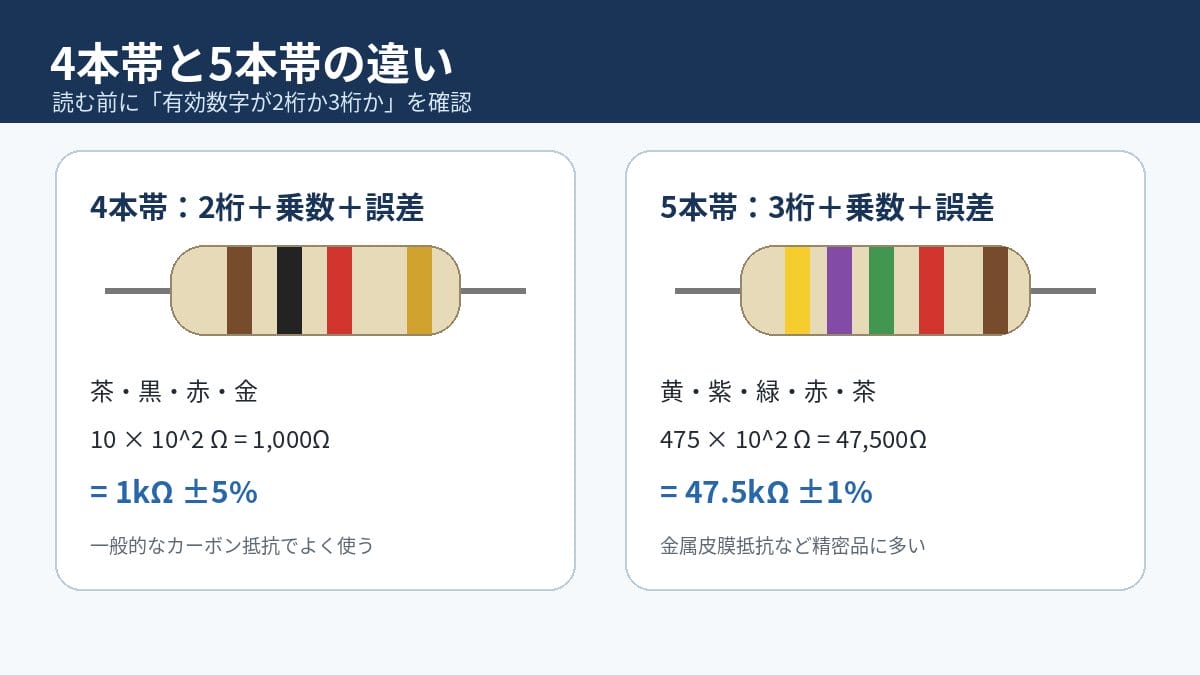

4本帯 5本帯 違いは、5本帯では第3色帯までが数値になる点です。金属皮膜抵抗などの精密品でよく使われます。
| 形式 | 数値部分 | 乗数 | 許容差 |
|---|---|---|---|
| 4本帯 | 2桁 | 3本目 | 4本目 |
| 5本帯 | 3桁 | 4本目 | 5本目 |
黄・紫・緑・赤・茶
= 475 × 10^2 Ω
= 47.5kΩ ±1%同じ色でも、帯数が違うと抵抗値が大きく変わります。読み始める前に、まず4本帯か5本帯かを確認しましょう。
6本帯の読み方
6本帯は、5本帯に温度係数が加わります。測定器、精密電源、発振回路などで大切になる情報です。
| 帯 | 役割 |
|---|---|
| 1〜3本目 | 数値 |
| 4本目 | 乗数 |
| 5本目 | 許容差 |
| 6本目 | 温度係数 |
【応用編】チップ抵抗の読み方

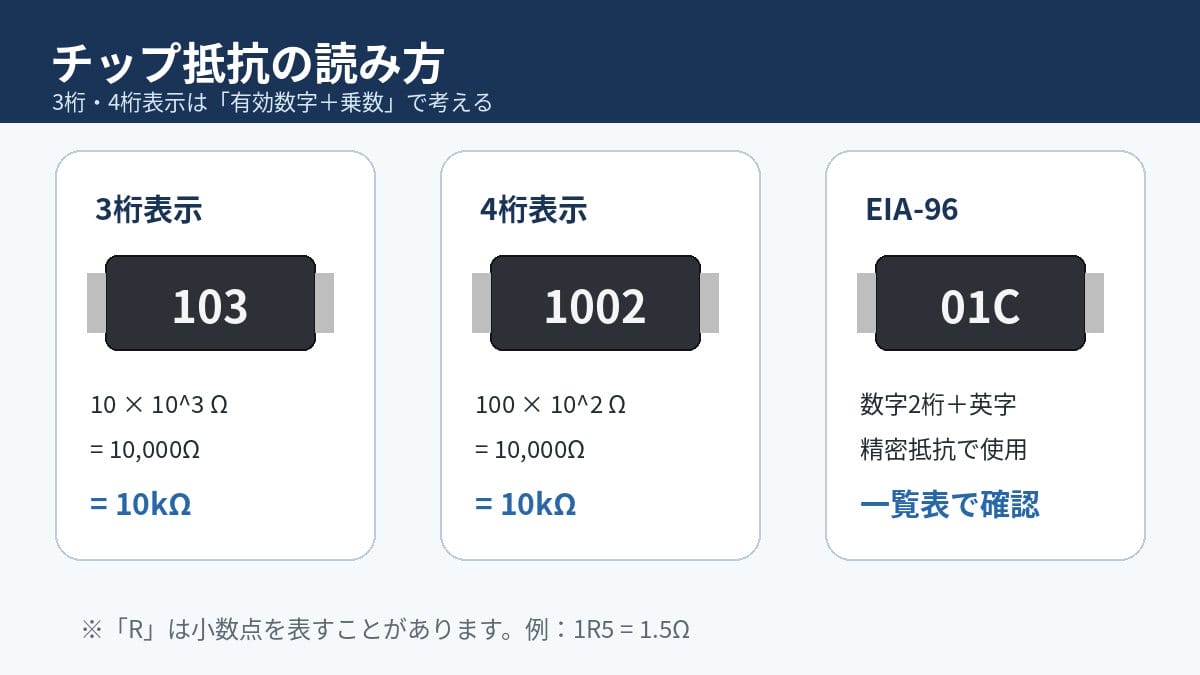

最近の無線機や電子工作キットでは、基板上のチップ抵抗もよく出てきます。基本は「有効数字＋乗数」です。
3桁表示
103
= 10 × 10^3 Ω
= 10kΩ472なら、47 × 10^2 Ωで4.7kΩです。
4桁表示
1002
= 100 × 10^2 Ω
= 10kΩ3桁の103も、4桁の1002も、どちらも10kΩです。桁数が違うだけで考え方は同じですよ。
EIA-96コード
精密チップ抵抗では、数字2桁とアルファベットを組み合わせたEIA-96コードもあります。暗記より、一覧表や計算ツールで確認するのが実用的です。
なお、0Ωジャンパ抵抗は「0」や「000」と表示されることがあります。信号線の切り替えや基板上の配線代わりに使われる部品ですね。
読み間違いを防ぐ実践チェック
古い抵抗では、赤と橙、茶と赤、灰と白を見間違えることがあります。白色光の下で確認すると安全です。
回路に付いたまま測ると、周辺部品の影響を受けます。修理で怪しいときは、片側のリードを浮かせて実測してください。
無線機修理のコツ：AFアンプ、マイクアンプ、AGC回路、電源分圧回路では、抵抗値の読み間違いが不具合につながります。必ずカラーコードと実測値を合わせて確認しましょう。
たとえば電源回路の分圧抵抗を1桁読み違えると、想定より高い電圧が次段へ入ることがあります。受信部や制御ICまわりでは特に注意してください。
送信機のバイアス回路、受信機のAGC回路、オーディオ段の負帰還回路では、抵抗値の違いが動作点に直結します。
「少し色が違うだけ」と思って交換すると、発振不安定、音量低下、感度低下の原因になることがあります。
古いリグの修理では、回路図の指定値、実装されている抵抗のカラーコード、テスター実測値の3点を照合すると安心です。
無線機修理・自作でよく使う抵抗値
電子工作やアマチュア無線の自作では、1kΩ、4.7kΩ、10kΩ、47kΩ、100kΩあたりをよく見ます。
プルアップ抵抗、LED電流制限、トランジスタのベース抵抗、マイク入力まわりで頻出する値です。
よく使う抵抗値だけでも色を見て即答できるようになると、作業スピードがかなり上がります。
| 抵抗値 | 4本帯の例 | 用途例 |
|---|---|---|
| 1kΩ | 茶・黒・赤・金 | LED、信号ライン |
| 4.7kΩ | 黄・紫・赤・金 | プルアップ |
| 10kΩ | 茶・黒・橙・金 | バイアス、分圧 |
| 100kΩ | 茶・黒・黄・金 | 入力抵抗、帰還回路 |
よくある質問
まとめ：数字・乗数・誤差で読めば大丈夫
抵抗のカラーコードは、ルールを分ければ難しくありません。黒0から白9までを覚え、4本帯は「2桁＋乗数＋誤差」、5本帯は「3桁＋乗数＋誤差」と読めば大丈夫です。
チップ抵抗も、3桁・4桁表示なら同じ考え方です。手元の抵抗を1本ずつ読みながら練習すると、電子工作や無線機修理がぐっと楽になりますよ。
