V型ダイポールが超人気の理由とは？サイクル25をマルチバンドで楽しもう！

最近のアマチュア無線の傾向は、ベランダをアンテナ設置のベースとする方が増えているそうです。ハムの高齢化が進み体力も気力も「さすがにもう、自分ではちょっと・・・」と感じるようになり、若い頃に屋根の上に設置したルーフタワーを撤去して、ベランダ利用のこじんまりしたアンテナ系にダウンサイジングする方が増えているのかも知れません。

あるいは、昨今どんどん威力を増大させている夏場の台風や突風、竜巻、頻発する線状降水帯と落雷、このような自然災害から命や財産を守るためにダウンサイジングを考える方がおられることも考えられます。

そのような中、最近の人気のＨＦアンテナはどんなものになっているのでしょうか？CQ誌2023年5月号に特集があったこともあり、調べて見ました。

関連記事➡CQ ham radio23年5月号”特集～コンパクトに楽しむ”HFアンテナのお役立ちガイド”

売れ筋は、ダウンサイジング・アンテナ

アマチュア無線局のアンテナ設備というと、立派なタワーに大型の八木アンテナを取付、ローテーターで方向を合わせて、DXを楽しむというスタイルが主流でした。

しかし、恵まれた環境とお住まいなら実現可能ですが、このような環境がなかなか恵まれるモノではありません。

実際は、制限のある環境の中でも、比較的軽量コンパクトな設備でも運用して楽しんでおられるハムの方が圧倒的多数ではないでしょうか。

最近の売れ筋をネットで調査してみました。

このように比較的手軽に設置出来るアンテナがよく売れているそうです。

比較的軽量コンパクトというメリットの上、さらにマルチバンドにオンエアーできる点がうけているようです。

つまり、ベランダにも設置してそこそこ運用が楽しめる出来る「ダウンサイジング・アンテナ」が、今日のアンテナの売れ筋になっているようです。

ベランダ設置アンテナ

アンテナのベースをベランダにすることの利点、ベランダに設置に適したアンテナについて調べて見ました。

ベランダ設置アンテナの利点

ベランダにアンテナを設置する利点としては、まず、設置コストを抑えることができることが挙げられます。アンテナそのものもサイズが小さくなるので、コストが下がります。

通常の屋根上などの高所などの作業の場合には、設置が一人ではできないのでどなたかにお願いするなどでの人件費が必要です。また「高所作業費」などの別途工事料金がかかる場合がありますが、ベランダにアンテナを設置することで、そのような費用を抑えることができます。

メリットをまとめて見ました。

ベランダ設置に適したアンテナ

アマチュア無線家の方がベランダにアンテナを設置することが増えているようです。

ベランダにアンテナを設置する方法はいくつかあります。例えば、ベランダの手すりにVダイポールを設置する方法や、ベランダ床から2m程度のマストに取り付ける方法などがあります。

最近人気があるベランダ設置に適したアンテナは次のようなものがあります。

人気のアンテナNo.1～Ｖ型ダイポール（VDP）



Ｖ型ダイポール（VDP）とは？

V型ダイポールアンテナは、ダイポールアンテナの一種で、エレメントを水平ではなく垂直に対して角度をつけたものです。この形がアルファベットのVの字に見えることから、この名前がついています。V型ダイポールアンテナは、軽量でコンパクトなので、マンションや移動運用に最適です。単純な構造であるため、調整が簡単です。

V型ダイポールアンテナは、2本のエレメントをV字型に組み合わせたアンテナで、中央にバラン（平衡器）を挟んで使用します。それぞれのエレメントは、片側1/4波長の長さを持ち、給電部で左右対称になっています。また、V型ダイポールアンテナは、ダイポールアンテナと同じように水平方向に広がる放射パターンを持ちます。



V型ダイポールアンテナ原理図

Ｖ型ダイポール（VDP）のメリット・デメリット

V型ダイポールアンテナのメーカー製品は、エレメントが金属ロッドを試用しているモノが多いので、アンテナの調整が簡単です。また価格が安く調整が簡単なのが最大のメリットです。

ｖ型ダイポールアンテナは、アンテナポールを建物の壁に沿うような形に設置しても十分実用になるようです。もちろん壁から離した状態と比較して、効率は悪くなりますが壁の影響を受けにくくなる利点があるようです。

V型ダイポールアンテナは、水平ダイポールから左右のエレメントをバンザイ型にしたために、打上角が上がります。HF帯では電離層反射が基本ですから、打上角が高くてもQSOに問題ありませんし、かえって国内QSOには好都合です。Eスポにも良いかもしれません。しかし、グラウンドウェーブの信号が弱くなるので50MHz帯には向かないようです。

関連記事➡ダイポールアンテナの特性・原理についてはコチラです。

小型マルチバンドVDP

最近、よく売れているアンテナを２つ紹介します。

第一電波工業HFV5

DIAMOND HFV5 Antenna

商品情報 メーカー：DAIAMOND ANTENNA（第一電波工業） 品　　名：短縮V型ダイポールアンテナ 型　　番：HFV5 ●周波数：7/14/21/28/50MHz帯 ●全長：4m ●重量：1.95kg ●動作電圧:DC13.8V（10-16V） ●耐入力:150W SSB（7/14MHz） ●220W SSB（21/28/50MHz） ●VSWR:1.5以下 ●適合マスト径:φ25-φ62 ●接栓:M-J ●空中線形式:短縮ダイポール型

コメットCHV-5α

COMET（コメット）CHV-5α 従来のCHV-5に14MHz帯エレメントが追加され、14MHz帯と18MHz帯を選択して取り付けできるようになりました。 コイルは、7/14/18/21/28/50MHzの６セットが付属しています。 組立時に、14MHzまたは18MHzのどちらかを選択して５バンドの取り付けできます。

商品説明 【特徴】 各エレメントの開き方を変えられ、GP、V型、水平ダイポールとして多様な運用ができる構造 コンパクトながら高強度と優れた耐候性を実現しました 広帯域バランによる、容易な周波数調整を可能にしました 【仕様】 ●周波数：7/14または18（選択式）/21/28/50MHz　5バンド ●種別：センターローディングタイプ短縮ダイポール ●利得：2.15dBi（全バンド） ●耐入力：7/14または18MHz 150W(SSB)、21/28/50MHz 220W(SSB) ●インピーダンス：50Ω ●コネクター：M-J型（CBL-2500による） ●VSWR：各バンド中心周波数において1.5以下 ●全長：約4.0m（水平時） ●適合マスト径：Φ30〜62mm ●耐風速：30m/sec ●質量：約2.7kg（エレメント片側：約0.9kg） ●空中線形式：単一型及びダイポール型



その他のVDP

その他、国内メーカーから発売されている小型VDPで、マルチバンドのアマチュア無線局用のアンテナとしては、以下のものがあります。

1. ダイヤモンドアンテナ CP6R
2. ナガラ電子工業 NA-771
3. ダイヤモンドアンテナ CP-5HS

また、MFJ社からも様々なサイズが発売されています。

1. MFJ-1786
2. MFJ-1835
3. MFJ-1622
4. MFJ-1625
5. MFJ-1621

標準サイズマルチバンドVDP

クリエート・デザイン330V-1（50MHz付きは330V-1A）



330Vはトラップ式とリレーコントロール方式のハイブリッド型5-バンドV-ダイポールアンテナです。 チャンネル切換には約13VDC電源とリモート用7芯ケーブルが必要 マッチングユニットBS82 及びリモートスイッチ部は完成品の状態で出荷

7/18/21/28/50MHz 5バンド 角度可変型ダイポールアンテナ （14MHzオプションコイル同梱） 商品説明【330V-1】 ●周波数(CH 数) 耐入力CW / PEP ・3.5/3.8MHz  400W / 800W ・7MHz (3CH) 700W /1400W ・14MHz (4CH) 1 kW / 2 kW ・21MHz (4CH) 1 kW / 2 kW ・28MHz (4CH) 1 kW / 2 kW ●利得：λ/2 ダイポールに対して-2.5～0 dB ●インピーダイス：50 Ω ●VSWR： 最良点1.3 以下 ●エレメント長：約11.4 m ●回転半径：4.1 m (90°時) ●質量アンテナ部： 4.9 kg ●カップラ： 1.3 kg ●適合マスト径：φ48～61 mm ●耐風速：35 m/s

4-バンド多チャンネル型のV-ダイポール「730V-1W」と、多くのDXer･コンテスターにも長年親しまれてきた3.5/3.8MHz
帯ダイポール「CD78Jr」の魅力を1台に凝縮したもので、以下の特徴を備えています。

● CD78シリーズ等で長年実績あるＣＤ独自のリレーコントロールカップラ方式を採用。3.5/3.8MHz帯は5-CH、
7MHz帯は3-CH、14, 21, 28MHz帯は各4-CHに切換えて、それぞれのバンドで広帯域運用が可能。
● 3.5, 7MHz共にエレメントの先端までフルに駆動する方式なので7MHzも輻射効率が高くアルモウェルド製高効率化
Tハットエレメントとの相乗効果で高い輻射効率を実現。
● 高耐圧Hi-Qトラップ等の採用による高い耐電力。
● 回転半径を小さく、かつ屋根や地面(低地上高)の影響を軽減できるV型エレメント(標90°/ 130°可)構造。
都市部や集合住宅等、設置環境に制約が多い場所にてローバンド～ハイバンドまで幅広くQRVしたい方にも最適 。(税込特価）。

ナガラ電子工業TV-416J

NAGARA TV-416J 【特徴】 5バンドV型ロータリーダイポール。V部分の角度は90°、120°、水平の3通りにできます。7/14/21/28MHzは組み立て時に、SSBかCWの選択が必要です。50MHzは有効帯域1MHzでバンド内の任意の設定が可能。効率の良いトラップを使用した高能率アンテナ。

商品情報 メーカー：ナガラ電子工業（NAGARA） 品　　名：短縮V型ダイポールアンテナ 型　　番：TV-416J 【仕様】 ●周波数：7/14/21/28/50MHz帯 ●全長：10.63m ●重量：5.6kg ●動作電圧:DC13.8V（10-16V） ●耐入力:300W  SSB ●VSWR:1.5以下 ●適合マスト径:φ38-φ60 ●接栓:M-J ●空中線形式:短縮ダイポール型



ナガラ電子のTV-416jを使い始めて半年。凄さを実感してます。

ナガラ電子のTV-416jをグランドプレーンと併用して使っていて、どちらも良いアンテナです。グランドプレーンで受信が厳しい時に、V型ダイポールに切り替えると、受信出来る場合があります。
送信も同じで、グランドプレーンではピックアップして貰えない場合、V型でピックアップして貰えたりします。もちろんその逆もあります。ナガラ電子の場合、アンテナの調整がそれほど大変では無いので意外とあっさり組み立てが出来ます。現在では、昼間は国内交信が盛んですが、夜は海外が入感するので、楽しいハムライフを満喫しています。





モノバンドＶＤＰ

モノバンドVDPで、今人気の高いアンテナは次のアンテナです。

ラディクスRDL-4015G

ラディクスRDL-4015G

【仕様】 周波数帯　： 　7MHz帯／21MHz帯 型式　： 　短縮型 1/2λ ダイポール インピーダンス　： 　50Ω ＶＳＷＲ　：　 　1.5以下（fo:中心周波数において） バンド幅　： 　35KHz(7MHz)／450KHz(21MHz) 最大入力　： 　250w(SSB/CW)／150w(All Mode) エレメント長　： 　約5.3m（片側） 収納寸法　：　 　1,420mm 重量　： 　2.7Kg 受風面積　： 　0.13㎡ 耐風速　： 　瞬間最大風速　30m/sec. 適合マスト　： 　φ32mm～φ60mm 備考　： 　上記仕様は RD-BL/G 使用時です



人気のアンテナ[2]モービルホイップ（ベランダ設置運用）

モービルホイップは、自動車に取り付けて運用するために開発、設計されたアンテナですが、ベランダに設置して手軽にHF帯でオンエアーすることが可能です。

アパマン住まいのハムの場合は、VDPや八木アンテナなど大がかりなアンテナの構築は困難ですので、モービルホイップがおすすめです。ステンレスロッドを採用した製品が多いので、折れ曲がりにくくサビにも強くて安心です。

ただし、自動車の車体に当たるような良好なアースを取る工夫が必要です。そして、クルマに設置する前提で作られているので、条件がかなり異なります。ベランダ設置に適合するような調整が必要になります。

ベランダ設置にも使いやすい、人気のあるモービルホイップをご紹介します。

第一電波工業 HV7CX

第一電波工業　CX7HV

7/（※10/14）/21/28/50/144/430MHz帯高能率モービルアンテナ (DIGITAL対応)RoHS 【仕様】 ●価格：33,000円（税込）30,000円（税別） ●全長：1.9m ●重量: 660g ●利得:2.15dBi（144MHz）、5.5dBi（430MHz） ●耐入力:120W SSB（7〜28MHz）、200W SSB（50〜430MHz） ●インピーダンス:50Ω ●VSWR:1.5以下（21/28/50/144/430MHz）、2.0.以下（7/10/14MHz） ●接栓:M-P ●形式:1/4λ（7〜50MHz帯）、1/2λ（144MHz帯）、5/8λ2段（430MHz帯） ●空中線型式:単一型（28/50/144/430MHz）、垂直型（7/（10/14）/21MHz）【WHIP】 ※10/14MHzはオプションエレメント使用時

第一電波工業 HF40FXW

第一電波工業 HF40FXW

7MHz帯コンパクト高能率モービルアンテナ（3段ディストリビューテッド方式採用）《新バンドプラン対応》RoHS 【仕様】 ●価格：10,780円（税込）9,800円（税別） ●全長：1.4m ●重量：270g ●耐入力:200W（SSB）●インピーダンス:50Ω ●VSWR:1.5以下●接栓:M-P ●形式:1/4λベースローディング●空中線型式:垂直型 ※このアンテナは車のボディをアースとして使用するので、基台とボディを完全に導通させてください。 ※トランクリッドベースの一部に入っている保護板は使用しないで下さい。

モービルホイップをベランダに設置する場合の注意点

特にCWやデジタルモード（FT8やFT4）で使用する場合は、連続送信になるので特に耐入力に注意しましょう！

また、モービルホイップは、SWRが低い周波数幅が比較的狭い場合が多いので、念のためアンテナチューナーを併用することをおすすめします。

人気のアンテナ[3] ATU+つり竿エレメント

性能の良い屋外型オートアンテナチューナー（ATU）が販売されています。外国製も有りますが、ここでは日本製の2製品を比較して見ました。

	【仕様】 使用可能周波数　:（20m以上のワイヤー） 1.8～54MHz 　　　　　　　    　（7m以上のワイヤー)3.5～54MHz 　　　　　　　　　   (2.5m以上のワイヤー)7～54MHz 入力インピーダンス　: 50Ω 最大入力電力　: 100W (連続3分間) 整合後 SWR : 2.0:1以下 (ワイヤー長が1/2λの整数倍では使用できません。) チューニング可能電力　: 4～60W チューニング時間　: 最大8秒以内 マッチングメモリー　: 200個 電源電圧　: 13.8V DC ±15% (トランシーバーより専用ケーブル内で供給)
200マッチングメモリ HF/50MHzオートアンテナチューナー　FC-40 寸法(縦×横×奥行)　: 228×175×55mm (突起物を除く)／重量　: 約1.2kg 付属品　: 5m同軸ケーブル、5mコントロールケーブル、フェライトコア、自己融着テープ、取付金具	【特徴】 ●簡単に接続できるオートアンテナチューナー ●約8秒以内で最良の整合をとる高速マッチングを実現 ●200通りのマッチング・データをメモリ ●長さ20m以上（λ/2の整数倍を除く）のロングワイヤーアンテナで、1.8MHzから54MHzまでマッチング ●送信出力4Wから60W ●防水・防塵設計



	【仕様】 対応周波数：1.8～54MHz（7m以上のワイヤーアンテナ使用時） 最大定格入力電力： 150W 入力インピーダンス： 50Ω 定格電圧：DC13.8V±15% 消費電流： 0.7A以下 整合時VSWR： 1:2.0以下 メモリーチャンネル数： 45 チューニング時間： 平均2～3秒（最大15秒） 対応アンテナ：ロングワイヤー/垂直型ホイップアンテナ等 対応無線機： IC-7610、IC-7300、IC-7100等
アイコム、屋外設置型オートアンテナチューナー「AH-730」 寸法 ：230ｘ340ｘ80mm（突起物含まず）／重量： 約2.5kg 付属品：シールドコントロールケーブル（10m） 取り付け金具一式（U字ボルト）他	【特徴】 高速チューニング：約2～3秒のハイスピードで自動的にチューニング動作を完了します。また、整合状態をメモリー（最大45ch）に記憶することが可能。さらにカウンターも内蔵しており、同一周波数で再度チューニングをする場合は、わずか約1秒で整合をとることができます。

どちらの商品の説明にもありますが、7m以上のワイヤーを使用すると、なんと3.5MHz～54MHzのアマチュア無線局用バンドで整合が取れそうです。

このATUを利用すると、任意長の電線またはエレメントとアース線を併用することで、HFのほとんどのバンドにオンエアーすることが出来るということでする。

任意長の電線は、最近ではグラスファィバー製のつり竿をそのままエレメントに利用したり、7mほどの電線をつり竿にはわせて、ベランダから突き出すなど、様々な方法が考えられます。実験好きのハムにとっては、遊べること間違い無しですね。

ATUのベランダなどでの活用方法については、下記に詳細が掲載されていました。

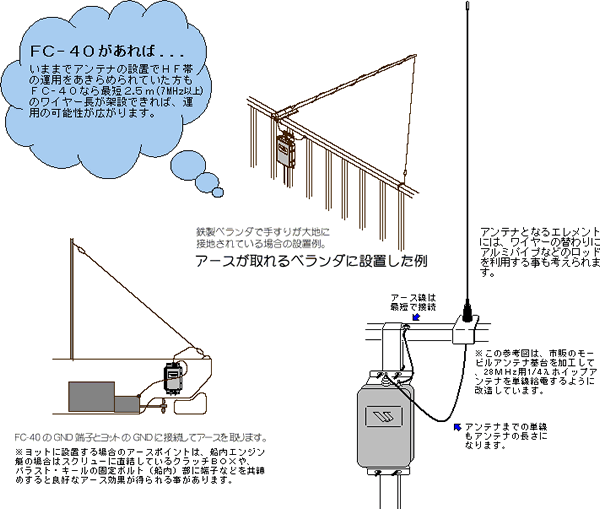

ATU FC-40の活用方法（YAESU無線）はコチラです。

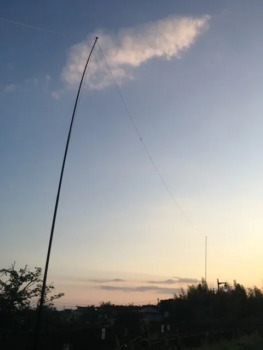

ATU+つり竿エレメント



ATU+ロングワイヤーエレメント

関連記事➡飛びが悪いロングワイヤーアンテナを「よく飛ぶアンテナ」にする方法

【サガ電子工業】AW-2.8 (AW2.8) アンテナワイヤー【22m】➡　販売先はコチラ
【サガ電子工業】AW-3.5 (AW3.5) アンテナワイヤー【22m】　【SA-055KA】➡　購入はコチラ　
【サガ電子工業】AW-2.8 (AW2.8) アンテナワイヤー【42m】➡ 　購入はコチラ
【サガ電子工業】AW-3.5 (AW3.5) アンテナワイヤー【42m】　【SA-054KA】➡　購入はコチラ



まとめ：人気のHFアンテナは？～サイクル25をマルチバンドで楽しむために

フルサイズのアンテナに比べると、ダウンサイズしたアンテナは、なにかしら一段難しい部分があり、どちらかというとベテラン向けになります。

つまり、あれこれ調査・測定したり、調整を繰り返したりして、試行錯誤が必要となる場合が多くなってしまいます。だからこそ、すんなりいかないからこその楽しみを味わうこともできるかも知れません。

サイクル25の好期にこそできる、ダウンサイジング＝コンパクトな設備でハムを楽しんでみるのもおすすめです。

次回は、「アンテナ設備に役立つアイテム」をいろいろ紹介してみたいと思います。
