ロングワイヤーの飛びを最大化する 設置（グランド）を徹底解説！DX交信成功への5ステップ

「マンションのベランダ」という限られた環境で、あなたのロングワイヤーアンテナの性能を最大限に引き出し、遠方とのDX交信を成功させたいと願っていませんか？

都市型ハムにとって、アンテナの「飛び」を阻害する最大の要因は、実はグラウンド（接地）の不足です。特にロングワイヤーを運用する場合、このグラウンドが不十分だと、アンテナ本来のパワーが出ず、せっかくの電波が室内に逆流し、ノイズ対策も困難になります。

この記事では、マンションベランダのような厳しい条件下でも、最大限に性能を発揮させるためのグラウンドの極意を5ステップで徹底解説します。カウンターポイズやアース端子の活用法、そして、あなたのロングワイヤーが持つ真のポテンシャルを解放し、DX交信で「QSOできた！」という感動を得るための具体的な方法を、初心者の方にも分かりやすくお伝えします。

投稿が見つかりません。

スポンサードリンク

目次

ベランダでDXを掴む！都市型ハムが知るべきロングワイヤーとグラウンドの基礎

ここでは、なぜマンションベランダでの運用においてロングワイヤーにグラウンドが必要なのか、その根本的な理由と、電波の「飛び」に与える影響について基礎から解説します。

ロングワイヤーアンテナが抱える根本的な問題点（マンションベランダの制約）

都市部のマンションベランダでは、広い敷地にアース棒を打ち込むことができません。

ロングワイヤーのような不平衡型アンテナは、アンテナ線（給電点）と対になる「大地」を基準（グラウンド）として利用することで動作します。しかし、マンションではこの「大地」が遮断されているため、アンテナが片手落ちの状態になってしまいます。

結果として、アンテナに供給されたパワーが効率よく放射されず、給電点に戻ってしまい、これが「飛び」の悪さや、無線機本体への高周波電流の回り込み（ノイズの原因）を引き起こします。これがマンションベランダ運用最大の制約です。

「グラウンド（接地）」の有無で、ロングワイヤーの飛びはどう変わるのか？

グラウンドが適切に取れていないロングワイヤーは、性能の半分も発揮できていない可能性があります。

適切な接地がない場合、アンテナの放射効率が極端に落ちます。つまり、送信機から100Wの電力を送っても、そのうち数W分しか電波として空中に放出されない、といったことが起こり得るのです。

逆に、適切なグラウンドを確保すれば、残りの電力がロングワイヤーから電波として効率よく放出されます。これがDX交信を成功させるための第一歩であり、あなたの電波の「飛び」が劇的に改善する、最も重要な要素です。

DX交信成功の鍵を握る「グラウンド」の役割と重要性

グラウンドは単なるアースではありません。アンテナ理論上、グラウンドは「仮想的な鏡」となり、アンテナから放出される電波の方向を制御し、効率を高める役割を果たします。

特にHF帯でのDX交信を目指す場合、低い打ち上げ角（遠くまで届く角度）で電波を飛ばす必要があります。適切なグラウンド（特にラジアルやカウンターポイズ）を設置することで、この打ち上げ角が最適化され、遠くの局へ効率よく電波を届けられるようになります。

---

【決定版】ロングワイヤーの性能を引き出す！効果的なグラウンド（接地）の取り方

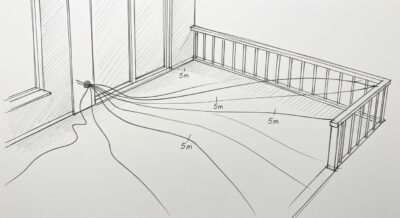

5mのアース線は放射状に引き回した。

マンションベランダでロングワイヤーの真の性能を引き出すために、具体的なグラウンド（接地）の方法、特に「カウンターポイズ」と「ラジアル」の設置方法を決定版として解説します。

⚡メインキーワードを含む：マンションでも実現可能な「カウンターポイズ」と「ラジアル」の違い

ロングワイヤーのグラウンド対策で最も現実的なのは、人工的に大地を作り出すことです。それが「カウンターポイズ」と「ラジアル」です。この2つは混同されがちですが、役割が異なります。

• カウンターポイズ（Counterpoise）：給電点から引き出し、設置場所の制約に応じて、床やベランダの手すり、部屋の壁などに沿わせて設置するワイヤーです。電波を放射せず、主に給電点における「対地容量」を補う役割を果たします。
• ラジアル（Radial）：通常、地中に埋めるか、地上に這わせます。アンテナの給電点から放射状に広げ、アースとして機能するとともに、アンテナの一部として電波の放射効率を高める重要な役割があります。

マンションベランダという制約を考えた場合、まずはベランダの手すりや床に沿わせるカウンターポイズから試すのが最も効果的です。これがロングワイヤーをよく飛ばすための秘訣です。

最低限必要な「カウンターポイズ」の長さと本数は？設置場所のベストプラクティス

カウンターポイズは、可能な限り長く、本数が多いほど効果が高まります。

しかし、マンションベランダでは設置スペースに限界があります。そのため、まずは運用したいバンドの1/4波長を目安に長さを決め、最低でも2本以上、給電点から異なる方向に引き出すようにしてください。

例えば、7MHz帯であれば約10m強です。これが難しければ、ベランダの床や手すりの形状に合わせて、窓枠に沿わせるなどして、できる限りスペースを有効活用しましょう。重要なのは、「金属面」から少しでも離すこと（数センチのスペーサーを使うなど）です。

【詳細はコチラへ】

カウンターポイズの長さと本数については、特定の文献（例：『アンテナハンドブック2025年版』）が詳しく解説しています。

重要な技術情報 1（アンテナハンドブック関連）

室内で使える「アース端子」利用の可否と注意すべき落とし穴

マンションのコンセントにある「アース端子」は、ロングワイヤーのグラウンドとして利用可能でしょうか？

結論から言うと、ノイズ対策としては有効な場合もありますが、アンテナの接地としては不十分である場合が多いです。なぜなら、これらは高周波的なアースとして設計されておらず、建物の配線を通じて高周波ノイズが他の部屋に拡散するリスクもあるからです。

どうしても他に方法がない場合は、安全性を確認したうえで試す価値はありますが、アンテナ性能を追求するなら、専用のカウンターポイズを設置することがDX交信への最短ルートです。

ノイズを抑えてSWRを安定させる！グラウンドとノイズ対策の極意

適切なグラウンドは、ロングワイヤーの「飛び」を改善するだけでなく、厄介なノイズ対策とSWRの安定化にも直結します。グラウンドがもたらす一石三鳥の効果を見ていきましょう。

飛びの改善とノイズ対策は一体！グラウンドが解決する受信ノイズの問題

ロングワイヤーでDX交信に挑戦する際、「受信ノイズが多すぎて遠い局の信号が聞き取れない」という問題に直面しませんか？

これは、グラウンドが不十分なために、アンテナに流れるべき高周波電流が、無線機本体や接続ケーブルを伝って室内に回り込み、PCや家電製品が発する生活ノイズを拾い上げていることが原因です。

適切なグラウンド（カウンターポイズ）を設置することで、高周波電流の「逃げ道」ができ、室内の無線機周りへの回り込みが劇的に減少します。結果として、ノイズレベルが下がり、微弱なDX信号もクリアに聞き取れるようになるのです。

SWRが安定しない原因は「接地抵抗」？測定と改善のヒント

ロングワイヤーをチューナーで整合しようとしても、SWRがうまく落ちない、または時間帯や天候で変動するという経験はありませんか？

これは、接地抵抗が大きすぎる、あるいは不安定であることが主な原因です。接地抵抗とは、グラウンド部分と大地との間の電気的な抵抗値のことです。

マンションベランダで接地抵抗を劇的に下げることは困難ですが、カウンターポイズの数を増やす、あるいは、ワイヤーを金属の手すり（高周波的に有効な可能性のあるもの）に接続し直すなどの工夫で、SWRの安定度は大きく改善します。SWRが安定すれば、送信機への負担も減り、安心して運用できます。

【実体験】私のロングワイヤーにおけるグラウンド設置とノイズ対策事例（ja3cgz.comの独自記事）

私、JA3CGZも、マンションの10階という環境でロングワイヤーのグラウンドに苦労してきました。

当初、アース端子だけを頼りに運用していた時期は、DX信号はほぼノイズに埋もれ、SWRも不安定でした。しかし、全長15mのビニル線をベランダと室内窓枠に沿わせたカウンターポイズに切り替えたところ、見事にノイズレベルがS3からS1まで低下。その結果、これまでノイズに隠れていたオセアニアの局（DX）と交信に成功しました。

ロングワイヤー運用では、「カウンターポイズは面倒」と思われがちですが、この一手間こそが、都市型ハムがDX交信を成功させるための最大の希望です。ぜひ、あなたの環境でも試してみてください。

---

Q&A：ロングワイヤーの飛びとグラウンドに関する潜在的な疑問を解決

ロングワイヤー運用者が抱える、グラウンドに関する具体的な疑問や、究極の対策についてQ&A形式で解説します。

グラウンドが取れない場合の究極の対策はあるか？

マンションの管理規約や構造上、カウンターポイズすら設置が難しい場合の「究極の対策」として、「マグネチックループアンテナ」など、グラウンドが不要なアンテナへの切り替えが現実的な解決策になります。

しかし、あくまでロングワイヤーの利用にこだわるのであれば、次の手段が残されています。

1. 同軸ケーブルの外皮シールドを長く使う: 同軸ケーブルのシールド部分を、意図的にカウンターポイズとして使う方法です。ただし、SWR調整は難しくなります。
2. 屋内金属部への一時的な接続: 無線機使用時のみ、一時的にSWRメーターを確認しながら、水道管やガスの配管（絶対に電気配管ではないこと！）に接続する方法ですが、感電リスクや規約違反のリスクもあるため、細心の注意と自己責任が必要です。

「アース棒」を打ち込めないマンションでの限界と代替案

「アース棒を地面に打ち込む」のが、最も効果的な接地方法であることは間違いありません。しかし、マンションベランダではこれは不可能です。これが都市型ハムの「限界」です。

代替案として、ベランダの床にアルミホイルを敷き詰めたり、金属製の遮熱シートを敷き、そこへカウンターポイズを接続する方法があります。これは、仮想的に「広い接地面」を作り出すための工夫です。完璧ではありませんが、何もやらないよりは遥かにロングワイヤーの飛びに貢献します。

---

まとめ：ロングワイヤーでDX交信を実現するグラウンド（接地）の極意

この記事の最も重要なポイントを再確認し、あなたのDX交信への旅を後押しします。



投稿が見つかりません。

💡メインキーワードを含む：マンションベランダのロングワイヤーをよく飛ばす「グラウンド」の極意

マンションベランダという環境で、あなたのロングワイヤーを真のDXアンテナへと進化させる鍵は、やはり「グラウンド（接地）」に尽きます。

• グラウンドはアンテナの飛びを改善し、SWRを安定させます。
• グラウンドはノイズを低減し、DX信号を浮き上がらせます。

「アース棒が打てない」と諦めず、カウンターポイズとラジアルで人工的な大地を作る。この5ステップを実践し、あなたのロングワイヤーから発せられた電波が、遠くの国へと届く感動をぜひ体験してください！あなたのDX交信を心より応援しています。
